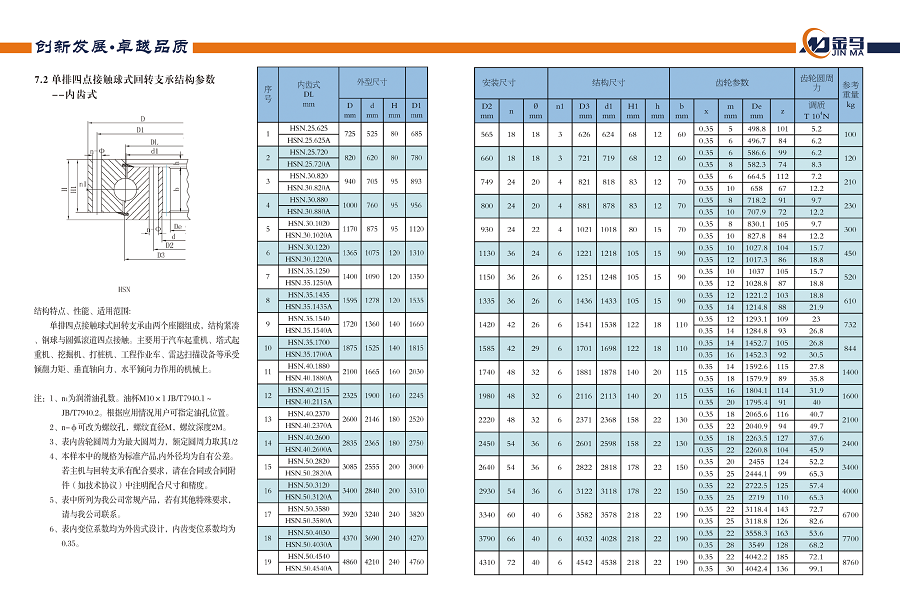

單排四點接觸球式回轉支承由兩個座圈組成,結構緊湊、鋼球與圓弧滾道四點接觸。主要用于汽車起重機、塔式起重機、挖掘機、打樁機、工程作業車、雷達描設備等承受傾翻力矩、垂直軸向力、水平傾向力作用的機械上。
1. n為潤滑油孔數。油杯MI0x 1 JB/T7940.1 ~JB/T7940.2。根據應用情況用戶可指定油孔位置。
2、n- φ可改為螺紋孔，螺紋直徑M，螺紋深度2M。
3、表內齒輪圓周力為最大圓周力，額定圓周力取其1/2
4、本樣本中的規格為標準產品,內外徑均為自有公差。若主機與回轉支承有配合要求，請在合同或合同附件(如技術協議)中注明配合尺寸和精度。
5、表中所列為我公司常規產品，若有其他特殊要求,請與我公司聯系。
6、表內變位系數均為外齒式設計，內齒變位系數均為0.35。
