大型中心回轉裝置和回轉支承裝置設計研究
發布時間：2023-03-10      點擊次數：715
大型全回轉浮式起重機（以下簡稱浮吊）可在無需船體位移的情況下完成吊重物橫向位移，尤其適于在船兩舷的轉移吊重，可大大提高浮吊海上作業的安全性。近些年來，隨著海洋石油開發、大型海上工程建設、海洋平臺的拆卸與安裝、沿海風電設備安裝和海難救助事業的發展，大型全回轉浮吊的需求迅猛增加。

中心回轉裝置和回轉支承裝置（主要是滾輪和反滾輪）是大型浮吊實現全回轉的關鍵技術，承載整臺浮吊的自重載荷、其他載荷以及因此產生的傾覆力矩。全回轉支撐裝置的研究有：文獻[1] 研究了滾輪輪壓的形成及優化對回轉浮吊設計的重要意義；文獻[2] 通過分析臺車式回轉支承裝置和多排密布滾輪式回轉支撐裝置的結構特點，提出了新型的鏈?zhǔn)綕L輪回轉支撐裝置；文獻[3] 假設浮吊回轉底盤和下支撐為極大鋼體，提出一種快速且較準確設計浮吊回轉支撐的方案，但關于另一項大型浮吊全回轉關鍵技術——中心回轉裝置的研究相對較少，設計方案也很單一。文中提出一種新型易拆卸回轉軸承設計安裝方法，并對外圈座兩種形式進行比較計算。

1 回轉軸承易拆卸型設計方法
中心回轉軸承是大型全回轉浮吊的重要構件，目前市場存在的浮吊大多在中心回轉軸承損壞后，更換代價非常巨大，需要將中心回轉裝置以上結構（包括回轉底盤、桁框架、人字架、臂架等）都拆卸

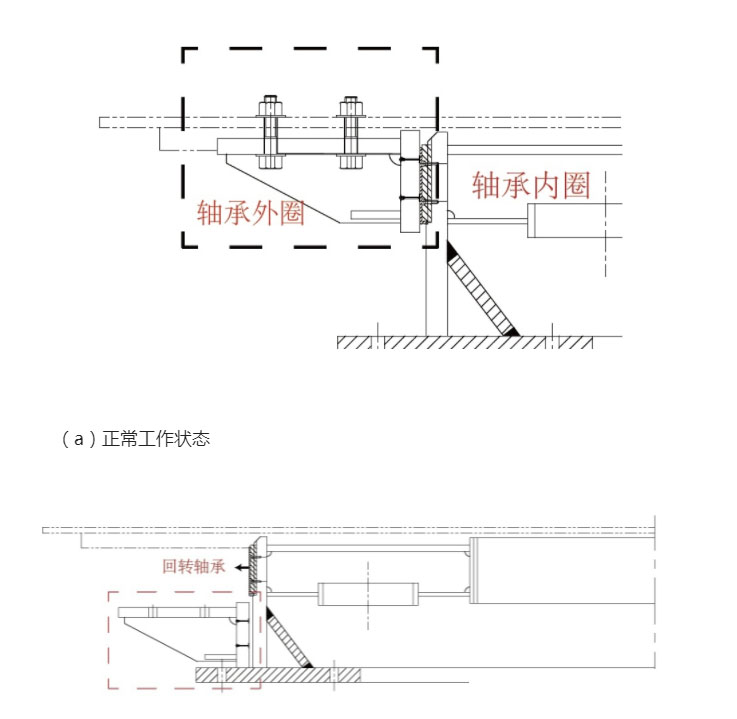

中心回轉裝置主要由軸承外圈座、軸承內圈座和中心回轉軸承三部分組成，見圖2?；剞D(zhuǎn)軸承外圈座與底盤用高強度螺栓連接，回轉軸承內圈座為下支撐筒體的一部分，軸承內、外圈座之間由分段軸承相互潤滑連接，軸承外圈座與筒體之間高度空間較大，輕松實現軸承外圈座的脫離，便于回轉軸承損壞后更換，解決了回轉軸承制造、安裝和更換維護技術難題。圖2a 為中心回轉裝置在正常工作時回轉軸承內外圈的裝配位置，圖2b為中心回轉裝置在維修時回轉軸承內外圈的裝配位置。拆除回轉軸承外圈座和上部回轉結構之間的固定螺栓，回轉軸承外圈座自動脫落在下部固定結構上，露出回轉軸承，以便于對回轉軸承的更換、維護。為了保證充分潤滑，在外圈座的外側面上加工有潤滑油孔，用來給軸承加注潤滑油。


（b）維修狀態
圖2 回轉軸承易拆卸設計方法
2 軸承外圈座方案比較

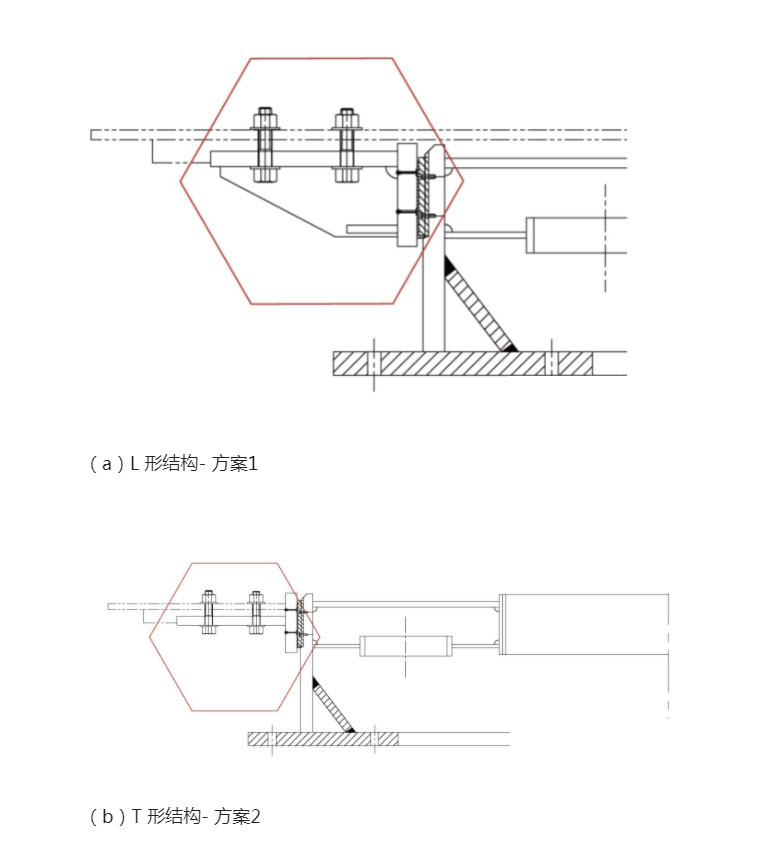

作為連接起重機底座與內筒體之間的核心部件，回轉軸承外圈座和內圈座在拖航時會受到較大的橫向力，合理的設計方案對其受力有較大影響。圖3 為軸承外圈座的兩個初步設計方案，其中圖3a 為L 形結構，即軸承外圈座與起重機底部的連接部結構位于圈座壁的上側，壁端下側分布多個梯形肋板；圖3b 為T 形結構，即連接部結構位于圈座壁的中間位置。為了分析比較這兩個設計方案的受力情況，分別對其進行了有限元計算。


（b）T 形結構- 方案2
